海藻活性炭及其铁改性Fenton体系去除水中抗生素研究
1
2017
... 抗生素是水环境中的微量污染物，在水中具有一定的持久性，会造成水环境的污染，引发多种危害［1］.在众多抗生素中，四环素（Tetracycline，TC）类抗生素作为广谱抗生素，用途广泛，价值突出［2］.目前TC在畜牧业和水产养殖业中的应用较为广泛，由于TC具有生物活性、稳定且不可生物降解性，常常以原药和代谢产物的形式释放到环境中［3］，危害水生生物，造成水中生物的抗药性增强，加重水体污染，引发食品安全和人体健康等问题［4］.因此，废水中TC的处理非常重要. ...
Removal of antibiotic from water by a ctivated carbon from seaweed and Fe/activated carbon as Fenton photocatalys
1
2017
... 抗生素是水环境中的微量污染物，在水中具有一定的持久性，会造成水环境的污染，引发多种危害［1］.在众多抗生素中，四环素（Tetracycline，TC）类抗生素作为广谱抗生素，用途广泛，价值突出［2］.目前TC在畜牧业和水产养殖业中的应用较为广泛，由于TC具有生物活性、稳定且不可生物降解性，常常以原药和代谢产物的形式释放到环境中［3］，危害水生生物，造成水中生物的抗药性增强，加重水体污染，引发食品安全和人体健康等问题［4］.因此，废水中TC的处理非常重要. ...
1
2023
... 抗生素是水环境中的微量污染物，在水中具有一定的持久性，会造成水环境的污染，引发多种危害［1］.在众多抗生素中，四环素（Tetracycline，TC）类抗生素作为广谱抗生素，用途广泛，价值突出［2］.目前TC在畜牧业和水产养殖业中的应用较为广泛，由于TC具有生物活性、稳定且不可生物降解性，常常以原药和代谢产物的形式释放到环境中［3］，危害水生生物，造成水中生物的抗药性增强，加重水体污染，引发食品安全和人体健康等问题［4］.因此，废水中TC的处理非常重要. ...
Discovery,development and syntheses of tetracycline antibiotics：derivation from natural products and application for human health
1
2023
... 抗生素是水环境中的微量污染物，在水中具有一定的持久性，会造成水环境的污染，引发多种危害［1］.在众多抗生素中，四环素（Tetracycline，TC）类抗生素作为广谱抗生素，用途广泛，价值突出［2］.目前TC在畜牧业和水产养殖业中的应用较为广泛，由于TC具有生物活性、稳定且不可生物降解性，常常以原药和代谢产物的形式释放到环境中［3］，危害水生生物，造成水中生物的抗药性增强，加重水体污染，引发食品安全和人体健康等问题［4］.因此，废水中TC的处理非常重要. ...
生物质衍生荧光碳点高灵敏检测环境水样中四环素
1
2023
... 抗生素是水环境中的微量污染物，在水中具有一定的持久性，会造成水环境的污染，引发多种危害［1］.在众多抗生素中，四环素（Tetracycline，TC）类抗生素作为广谱抗生素，用途广泛，价值突出［2］.目前TC在畜牧业和水产养殖业中的应用较为广泛，由于TC具有生物活性、稳定且不可生物降解性，常常以原药和代谢产物的形式释放到环境中［3］，危害水生生物，造成水中生物的抗药性增强，加重水体污染，引发食品安全和人体健康等问题［4］.因此，废水中TC的处理非常重要. ...
Highly sensitive detection of tetracycline in environmental water samples by biomassd?derived fluorescence carbon dots
1
2023
... 抗生素是水环境中的微量污染物，在水中具有一定的持久性，会造成水环境的污染，引发多种危害［1］.在众多抗生素中，四环素（Tetracycline，TC）类抗生素作为广谱抗生素，用途广泛，价值突出［2］.目前TC在畜牧业和水产养殖业中的应用较为广泛，由于TC具有生物活性、稳定且不可生物降解性，常常以原药和代谢产物的形式释放到环境中［3］，危害水生生物，造成水中生物的抗药性增强，加重水体污染，引发食品安全和人体健康等问题［4］.因此，废水中TC的处理非常重要. ...
The degradation of tetracycline in a photo?electro?Fenton system
1
2013
... 抗生素是水环境中的微量污染物，在水中具有一定的持久性，会造成水环境的污染，引发多种危害［1］.在众多抗生素中，四环素（Tetracycline，TC）类抗生素作为广谱抗生素，用途广泛，价值突出［2］.目前TC在畜牧业和水产养殖业中的应用较为广泛，由于TC具有生物活性、稳定且不可生物降解性，常常以原药和代谢产物的形式释放到环境中［3］，危害水生生物，造成水中生物的抗药性增强，加重水体污染，引发食品安全和人体健康等问题［4］.因此，废水中TC的处理非常重要. ...
四环素类抗生素的去除技术研究进展与展望
1
2022
... 近年来，人们使用了各种技术来去除废水中的TC，包括物理法（吸附、膜分离技术等），化学法（臭氧氧化法、光催化氧化法、芬顿氧化法、电化学降解法等），生物法（微生物降解、人工湿地等）［5］.其中吸附法具有吸附效果好、成本低、操作简单、吸附过程不产生中间产物等优点，是废水中去除TC的较好选择［6］.因粉末活性炭（Activated Carbon，AC）的吸附性能强、不容易产生副产物，并且反应所需条件较温和，人们常常选用其作为吸附剂［7］.然而，AC使用后不易分离且再生困难，增加了AC的使用成本［8］，对AC磁性改性后可以通过外加磁场使其方便分离.但是，单纯的吸附处理废水中的TC仍存在一定的问题，如吸附剂用量大、成本高、易饱和、吸附容量小等，一般需与其他工艺组合实现对TC的有效去除.基于Fe2+离子和过氧化氢（H2O2）的均相Fenton工艺可有效降解TC.Fe2+和H2O2作用产生羟基自由基（·OH），自由基的高氧化活性可高效溶解有机物，破坏TC分子结构，实现完全矿化.Fenton工艺反应较为迅速、操作相对简单、降解效率也很高，但是也存在局限性，即在反应系统中pH适用范围窄，的反应速率慢，铁离子容易沉淀，催化剂容易流失等，这些特征增加了工艺处理处置难度及成本，阻碍了其广泛应用［9］.学者们在此基础上研究多种类Fenton技术，如光Fenton技术、电Fenton技术、超声Fenton技术以及非均相类Fenton技术等，这些改进的技术在一定程度上提高了反应速率和催化剂的利用率.非均相类Fenton氧化技术可以将催化剂负载在固体载体上，解决了常规Fenton反应中作为催化剂的铁盐在反应结束后造成的二次污染问题［10］. ...
Feasibility study on a new pomelo peel derived biochar for tetracycline antibiotics removal in swine wastewater
1
2020
... 近年来，人们使用了各种技术来去除废水中的TC，包括物理法（吸附、膜分离技术等），化学法（臭氧氧化法、光催化氧化法、芬顿氧化法、电化学降解法等），生物法（微生物降解、人工湿地等）［5］.其中吸附法具有吸附效果好、成本低、操作简单、吸附过程不产生中间产物等优点，是废水中去除TC的较好选择［6］.因粉末活性炭（Activated Carbon，AC）的吸附性能强、不容易产生副产物，并且反应所需条件较温和，人们常常选用其作为吸附剂［7］.然而，AC使用后不易分离且再生困难，增加了AC的使用成本［8］，对AC磁性改性后可以通过外加磁场使其方便分离.但是，单纯的吸附处理废水中的TC仍存在一定的问题，如吸附剂用量大、成本高、易饱和、吸附容量小等，一般需与其他工艺组合实现对TC的有效去除.基于Fe2+离子和过氧化氢（H2O2）的均相Fenton工艺可有效降解TC.Fe2+和H2O2作用产生羟基自由基（·OH），自由基的高氧化活性可高效溶解有机物，破坏TC分子结构，实现完全矿化.Fenton工艺反应较为迅速、操作相对简单、降解效率也很高，但是也存在局限性，即在反应系统中pH适用范围窄，的反应速率慢，铁离子容易沉淀，催化剂容易流失等，这些特征增加了工艺处理处置难度及成本，阻碍了其广泛应用［9］.学者们在此基础上研究多种类Fenton技术，如光Fenton技术、电Fenton技术、超声Fenton技术以及非均相类Fenton技术等，这些改进的技术在一定程度上提高了反应速率和催化剂的利用率.非均相类Fenton氧化技术可以将催化剂负载在固体载体上，解决了常规Fenton反应中作为催化剂的铁盐在反应结束后造成的二次污染问题［10］. ...
Performance evaluation of powdered activated carbon for removing 28 types of antibiotics from water
1
2016
... 近年来，人们使用了各种技术来去除废水中的TC，包括物理法（吸附、膜分离技术等），化学法（臭氧氧化法、光催化氧化法、芬顿氧化法、电化学降解法等），生物法（微生物降解、人工湿地等）［5］.其中吸附法具有吸附效果好、成本低、操作简单、吸附过程不产生中间产物等优点，是废水中去除TC的较好选择［6］.因粉末活性炭（Activated Carbon，AC）的吸附性能强、不容易产生副产物，并且反应所需条件较温和，人们常常选用其作为吸附剂［7］.然而，AC使用后不易分离且再生困难，增加了AC的使用成本［8］，对AC磁性改性后可以通过外加磁场使其方便分离.但是，单纯的吸附处理废水中的TC仍存在一定的问题，如吸附剂用量大、成本高、易饱和、吸附容量小等，一般需与其他工艺组合实现对TC的有效去除.基于Fe2+离子和过氧化氢（H2O2）的均相Fenton工艺可有效降解TC.Fe2+和H2O2作用产生羟基自由基（·OH），自由基的高氧化活性可高效溶解有机物，破坏TC分子结构，实现完全矿化.Fenton工艺反应较为迅速、操作相对简单、降解效率也很高，但是也存在局限性，即在反应系统中pH适用范围窄，的反应速率慢，铁离子容易沉淀，催化剂容易流失等，这些特征增加了工艺处理处置难度及成本，阻碍了其广泛应用［9］.学者们在此基础上研究多种类Fenton技术，如光Fenton技术、电Fenton技术、超声Fenton技术以及非均相类Fenton技术等，这些改进的技术在一定程度上提高了反应速率和催化剂的利用率.非均相类Fenton氧化技术可以将催化剂负载在固体载体上，解决了常规Fenton反应中作为催化剂的铁盐在反应结束后造成的二次污染问题［10］. ...
饱和粉末活性炭电化学再生研究
1
2020
... 近年来，人们使用了各种技术来去除废水中的TC，包括物理法（吸附、膜分离技术等），化学法（臭氧氧化法、光催化氧化法、芬顿氧化法、电化学降解法等），生物法（微生物降解、人工湿地等）［5］.其中吸附法具有吸附效果好、成本低、操作简单、吸附过程不产生中间产物等优点，是废水中去除TC的较好选择［6］.因粉末活性炭（Activated Carbon，AC）的吸附性能强、不容易产生副产物，并且反应所需条件较温和，人们常常选用其作为吸附剂［7］.然而，AC使用后不易分离且再生困难，增加了AC的使用成本［8］，对AC磁性改性后可以通过外加磁场使其方便分离.但是，单纯的吸附处理废水中的TC仍存在一定的问题，如吸附剂用量大、成本高、易饱和、吸附容量小等，一般需与其他工艺组合实现对TC的有效去除.基于Fe2+离子和过氧化氢（H2O2）的均相Fenton工艺可有效降解TC.Fe2+和H2O2作用产生羟基自由基（·OH），自由基的高氧化活性可高效溶解有机物，破坏TC分子结构，实现完全矿化.Fenton工艺反应较为迅速、操作相对简单、降解效率也很高，但是也存在局限性，即在反应系统中pH适用范围窄，的反应速率慢，铁离子容易沉淀，催化剂容易流失等，这些特征增加了工艺处理处置难度及成本，阻碍了其广泛应用［9］.学者们在此基础上研究多种类Fenton技术，如光Fenton技术、电Fenton技术、超声Fenton技术以及非均相类Fenton技术等，这些改进的技术在一定程度上提高了反应速率和催化剂的利用率.非均相类Fenton氧化技术可以将催化剂负载在固体载体上，解决了常规Fenton反应中作为催化剂的铁盐在反应结束后造成的二次污染问题［10］. ...
Study on electrochemical regeneration of saturated powdered activated carbon
1
2020
... 近年来，人们使用了各种技术来去除废水中的TC，包括物理法（吸附、膜分离技术等），化学法（臭氧氧化法、光催化氧化法、芬顿氧化法、电化学降解法等），生物法（微生物降解、人工湿地等）［5］.其中吸附法具有吸附效果好、成本低、操作简单、吸附过程不产生中间产物等优点，是废水中去除TC的较好选择［6］.因粉末活性炭（Activated Carbon，AC）的吸附性能强、不容易产生副产物，并且反应所需条件较温和，人们常常选用其作为吸附剂［7］.然而，AC使用后不易分离且再生困难，增加了AC的使用成本［8］，对AC磁性改性后可以通过外加磁场使其方便分离.但是，单纯的吸附处理废水中的TC仍存在一定的问题，如吸附剂用量大、成本高、易饱和、吸附容量小等，一般需与其他工艺组合实现对TC的有效去除.基于Fe2+离子和过氧化氢（H2O2）的均相Fenton工艺可有效降解TC.Fe2+和H2O2作用产生羟基自由基（·OH），自由基的高氧化活性可高效溶解有机物，破坏TC分子结构，实现完全矿化.Fenton工艺反应较为迅速、操作相对简单、降解效率也很高，但是也存在局限性，即在反应系统中pH适用范围窄，的反应速率慢，铁离子容易沉淀，催化剂容易流失等，这些特征增加了工艺处理处置难度及成本，阻碍了其广泛应用［9］.学者们在此基础上研究多种类Fenton技术，如光Fenton技术、电Fenton技术、超声Fenton技术以及非均相类Fenton技术等，这些改进的技术在一定程度上提高了反应速率和催化剂的利用率.非均相类Fenton氧化技术可以将催化剂负载在固体载体上，解决了常规Fenton反应中作为催化剂的铁盐在反应结束后造成的二次污染问题［10］. ...
水中四环素的高级氧化去除方法研究综述
1
2022
... 近年来，人们使用了各种技术来去除废水中的TC，包括物理法（吸附、膜分离技术等），化学法（臭氧氧化法、光催化氧化法、芬顿氧化法、电化学降解法等），生物法（微生物降解、人工湿地等）［5］.其中吸附法具有吸附效果好、成本低、操作简单、吸附过程不产生中间产物等优点，是废水中去除TC的较好选择［6］.因粉末活性炭（Activated Carbon，AC）的吸附性能强、不容易产生副产物，并且反应所需条件较温和，人们常常选用其作为吸附剂［7］.然而，AC使用后不易分离且再生困难，增加了AC的使用成本［8］，对AC磁性改性后可以通过外加磁场使其方便分离.但是，单纯的吸附处理废水中的TC仍存在一定的问题，如吸附剂用量大、成本高、易饱和、吸附容量小等，一般需与其他工艺组合实现对TC的有效去除.基于Fe2+离子和过氧化氢（H2O2）的均相Fenton工艺可有效降解TC.Fe2+和H2O2作用产生羟基自由基（·OH），自由基的高氧化活性可高效溶解有机物，破坏TC分子结构，实现完全矿化.Fenton工艺反应较为迅速、操作相对简单、降解效率也很高，但是也存在局限性，即在反应系统中pH适用范围窄，的反应速率慢，铁离子容易沉淀，催化剂容易流失等，这些特征增加了工艺处理处置难度及成本，阻碍了其广泛应用［9］.学者们在此基础上研究多种类Fenton技术，如光Fenton技术、电Fenton技术、超声Fenton技术以及非均相类Fenton技术等，这些改进的技术在一定程度上提高了反应速率和催化剂的利用率.非均相类Fenton氧化技术可以将催化剂负载在固体载体上，解决了常规Fenton反应中作为催化剂的铁盐在反应结束后造成的二次污染问题［10］. ...
1
2014
... 近年来，人们使用了各种技术来去除废水中的TC，包括物理法（吸附、膜分离技术等），化学法（臭氧氧化法、光催化氧化法、芬顿氧化法、电化学降解法等），生物法（微生物降解、人工湿地等）［5］.其中吸附法具有吸附效果好、成本低、操作简单、吸附过程不产生中间产物等优点，是废水中去除TC的较好选择［6］.因粉末活性炭（Activated Carbon，AC）的吸附性能强、不容易产生副产物，并且反应所需条件较温和，人们常常选用其作为吸附剂［7］.然而，AC使用后不易分离且再生困难，增加了AC的使用成本［8］，对AC磁性改性后可以通过外加磁场使其方便分离.但是，单纯的吸附处理废水中的TC仍存在一定的问题，如吸附剂用量大、成本高、易饱和、吸附容量小等，一般需与其他工艺组合实现对TC的有效去除.基于Fe2+离子和过氧化氢（H2O2）的均相Fenton工艺可有效降解TC.Fe2+和H2O2作用产生羟基自由基（·OH），自由基的高氧化活性可高效溶解有机物，破坏TC分子结构，实现完全矿化.Fenton工艺反应较为迅速、操作相对简单、降解效率也很高，但是也存在局限性，即在反应系统中pH适用范围窄，的反应速率慢，铁离子容易沉淀，催化剂容易流失等，这些特征增加了工艺处理处置难度及成本，阻碍了其广泛应用［9］.学者们在此基础上研究多种类Fenton技术，如光Fenton技术、电Fenton技术、超声Fenton技术以及非均相类Fenton技术等，这些改进的技术在一定程度上提高了反应速率和催化剂的利用率.非均相类Fenton氧化技术可以将催化剂负载在固体载体上，解决了常规Fenton反应中作为催化剂的铁盐在反应结束后造成的二次污染问题［10］. ...
1
2014
... 近年来，人们使用了各种技术来去除废水中的TC，包括物理法（吸附、膜分离技术等），化学法（臭氧氧化法、光催化氧化法、芬顿氧化法、电化学降解法等），生物法（微生物降解、人工湿地等）［5］.其中吸附法具有吸附效果好、成本低、操作简单、吸附过程不产生中间产物等优点，是废水中去除TC的较好选择［6］.因粉末活性炭（Activated Carbon，AC）的吸附性能强、不容易产生副产物，并且反应所需条件较温和，人们常常选用其作为吸附剂［7］.然而，AC使用后不易分离且再生困难，增加了AC的使用成本［8］，对AC磁性改性后可以通过外加磁场使其方便分离.但是，单纯的吸附处理废水中的TC仍存在一定的问题，如吸附剂用量大、成本高、易饱和、吸附容量小等，一般需与其他工艺组合实现对TC的有效去除.基于Fe2+离子和过氧化氢（H2O2）的均相Fenton工艺可有效降解TC.Fe2+和H2O2作用产生羟基自由基（·OH），自由基的高氧化活性可高效溶解有机物，破坏TC分子结构，实现完全矿化.Fenton工艺反应较为迅速、操作相对简单、降解效率也很高，但是也存在局限性，即在反应系统中pH适用范围窄，的反应速率慢，铁离子容易沉淀，催化剂容易流失等，这些特征增加了工艺处理处置难度及成本，阻碍了其广泛应用［9］.学者们在此基础上研究多种类Fenton技术，如光Fenton技术、电Fenton技术、超声Fenton技术以及非均相类Fenton技术等，这些改进的技术在一定程度上提高了反应速率和催化剂的利用率.非均相类Fenton氧化技术可以将催化剂负载在固体载体上，解决了常规Fenton反应中作为催化剂的铁盐在反应结束后造成的二次污染问题［10］. ...
Adsorption behaviors and mechanisms of florfenicol by magnetic functionalized biochar and reed biochar
1
2018
... 通过化学共沉淀法制备MAC，将AC与Fe2+/Fe3+溶液混合，并使用NaOH调节pH至10.0~11.0，使Fe3O4粒子黏附在AC的表面，主要反应为［11］： ...
Comparative treatment of textile wastewater by adsorption,Fenton,UV?Fenton and US?Fenton using magnetic nanoparticles?functionalized carbon (MNPs@ C)
1
2017

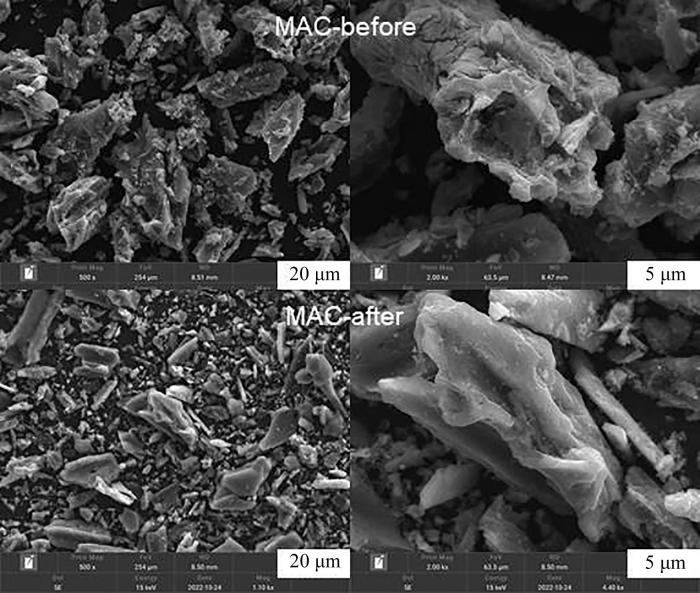

... 由图1可知，磁化对AC的表面影响较大，可以观察到MAC的表面很粗糙并且产生了一些孔隙，并且有不规则的褶皱和不均匀分布的孔，这表明化学共沉淀磁化法不仅为AC提供了Fe元素，还引起了微观结构的改变，可以观察到许多Fe3O4纳米颗粒均匀地负载在AC上.磁化后的MAC表面更加的粗糙、不规则，且有细小孔洞，使其具有吸附TC的潜力［12］.而对比反应前后的MAC，可以看出，反应后的MAC团结成块状，表面裂隙结构减少，并且附着有一些小颗粒，孔隙周围有层厚的、不均匀的物质，部分孔隙和褶皱也被小颗粒填满，这表明TC被吸附到MAC上，MAC的表面物质和孔隙结构与TC发生了吸附反应［13］. ...
稻壳生物炭对流域内四环素的吸附研究
1
2021
... 由图1可知，磁化对AC的表面影响较大，可以观察到MAC的表面很粗糙并且产生了一些孔隙，并且有不规则的褶皱和不均匀分布的孔，这表明化学共沉淀磁化法不仅为AC提供了Fe元素，还引起了微观结构的改变，可以观察到许多Fe3O4纳米颗粒均匀地负载在AC上.磁化后的MAC表面更加的粗糙、不规则，且有细小孔洞，使其具有吸附TC的潜力［12］.而对比反应前后的MAC，可以看出，反应后的MAC团结成块状，表面裂隙结构减少，并且附着有一些小颗粒，孔隙周围有层厚的、不均匀的物质，部分孔隙和褶皱也被小颗粒填满，这表明TC被吸附到MAC上，MAC的表面物质和孔隙结构与TC发生了吸附反应［13］. ...
Study on the adsorption of tetracycline in watersheds by rice husk biochar
1
2021
... 由图1可知，磁化对AC的表面影响较大，可以观察到MAC的表面很粗糙并且产生了一些孔隙，并且有不规则的褶皱和不均匀分布的孔，这表明化学共沉淀磁化法不仅为AC提供了Fe元素，还引起了微观结构的改变，可以观察到许多Fe3O4纳米颗粒均匀地负载在AC上.磁化后的MAC表面更加的粗糙、不规则，且有细小孔洞，使其具有吸附TC的潜力［12］.而对比反应前后的MAC，可以看出，反应后的MAC团结成块状，表面裂隙结构减少，并且附着有一些小颗粒，孔隙周围有层厚的、不均匀的物质，部分孔隙和褶皱也被小颗粒填满，这表明TC被吸附到MAC上，MAC的表面物质和孔隙结构与TC发生了吸附反应［13］. ...
Adsorption of Cd(Ⅱ) from aqueous solutions by rape straw biochar derived from different modification processes
1
2017

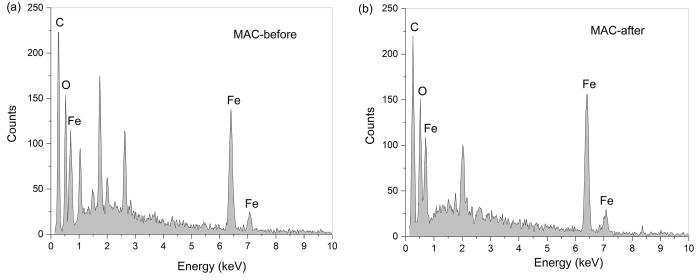

... MAC⁃before和MAC⁃after的EDS谱图以及元素含量如图2a，2b和表1所示.从EDS元素映射（图2a，2b）可以看出材料存在碳（C）、氧（O）、铁（Fe）三种元素，大多数Fe元素应归因于Fe3O4.由表1可以看出，反应前后碳元素和氧元素含量变化较大，结合红外光谱分析以及XPS分析结果，这可能表明MAC对TC的吸附是MAC表面的-OH，C=O，C-O等官能团参与的化学吸附过程［14-15］，后续的吸附动力学模型可以证明这一推论.另外对比反应前后MAC的原子数百分含量可知，反应后铁原子数百分含量有所下降，这可能是由于反应过程中，有部分铁从材料中析出，与H2O2发生了Fenton反应，但经过五个吸附/解吸循环后，铁的质量百分含量仍有25.19%，这也证明了MAC材料组分的相对稳定性，可以在实际应用中重复利用. ...
Enhanced sulfamethazine removal by steam?activated invasive plant?derived biochar
1
2015
... MAC⁃before和MAC⁃after的EDS谱图以及元素含量如图2a，2b和表1所示.从EDS元素映射（图2a，2b）可以看出材料存在碳（C）、氧（O）、铁（Fe）三种元素，大多数Fe元素应归因于Fe3O4.由表1可以看出，反应前后碳元素和氧元素含量变化较大，结合红外光谱分析以及XPS分析结果，这可能表明MAC对TC的吸附是MAC表面的-OH，C=O，C-O等官能团参与的化学吸附过程［14-15］，后续的吸附动力学模型可以证明这一推论.另外对比反应前后MAC的原子数百分含量可知，反应后铁原子数百分含量有所下降，这可能是由于反应过程中，有部分铁从材料中析出，与H2O2发生了Fenton反应，但经过五个吸附/解吸循环后，铁的质量百分含量仍有25.19%，这也证明了MAC材料组分的相对稳定性，可以在实际应用中重复利用. ...
1
2021

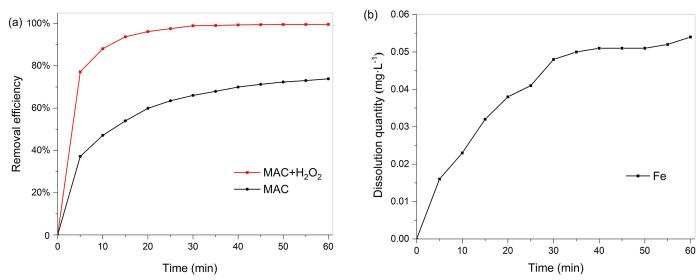

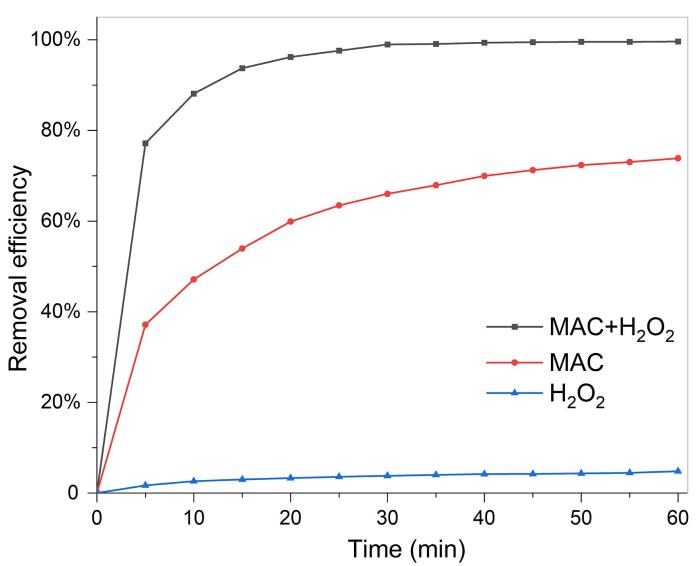

... TC的去除过程是由MAC的吸附过程和非均相类Fenton的降解过程共同组成，该过程中时间是影响实际应用的重要因素.如图4a所示，在最初的0~5 min，该体系对TC的去除效果迅速增加，前期TC快速的去除可能是吸附和降解同时快速进行，吸附可能占主要原因，在仅有MAC的情况下，0~5 min TC去除率能达到57%.在整个过程中，吸附可能是由于MAC表面具有大量的吸附位点，在完成快速吸附之后，剩余的吸附位点逐渐减少，TC的去除率呈现缓慢增加的趋势，当MAC的吸附位点接近饱和时，TC的去除率趋于平稳，达到平衡，这些变化趋势与高峰［16］的研究结果相似.降解可能是由于随着时间的增加，MAC上的铁离子逐渐析出，与溶液中的H2O2发生类Fenton反应，随着时间的增加，析出的铁离子逐渐增加直至达到饱和，TC的去除率也呈现缓慢增加的趋势.为了保证该体系对TC的去除达到平衡状态，且考虑实际应用中的效能问题，本文将反应时间设置为30 min. ...
1
2021
... TC的去除过程是由MAC的吸附过程和非均相类Fenton的降解过程共同组成，该过程中时间是影响实际应用的重要因素.如图4a所示，在最初的0~5 min，该体系对TC的去除效果迅速增加，前期TC快速的去除可能是吸附和降解同时快速进行，吸附可能占主要原因，在仅有MAC的情况下，0~5 min TC去除率能达到57%.在整个过程中，吸附可能是由于MAC表面具有大量的吸附位点，在完成快速吸附之后，剩余的吸附位点逐渐减少，TC的去除率呈现缓慢增加的趋势，当MAC的吸附位点接近饱和时，TC的去除率趋于平稳，达到平衡，这些变化趋势与高峰［16］的研究结果相似.降解可能是由于随着时间的增加，MAC上的铁离子逐渐析出，与溶液中的H2O2发生类Fenton反应，随着时间的增加，析出的铁离子逐渐增加直至达到饱和，TC的去除率也呈现缓慢增加的趋势.为了保证该体系对TC的去除达到平衡状态，且考虑实际应用中的效能问题，本文将反应时间设置为30 min. ...
1
2012

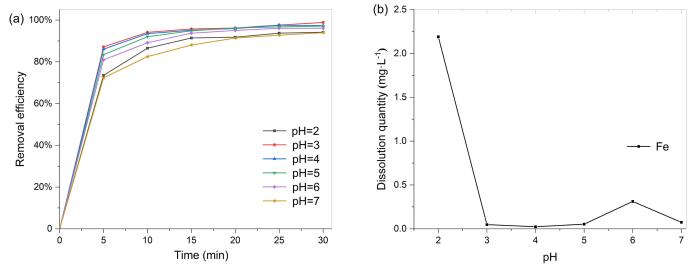

... 由图5a可知，时，随着pH的升高，TC去除率逐渐降低，但均可在30 min内去除90%以上的TC；时，TC去除率为93.96%，证明该体系的酸性和中性溶液都能对去除TC达到很好的效果，体系的pH适用范围较宽.相对来说，一定范围内，pH越低，TC去除效果越好，这是因为在酸性条件下更容易产生·OH［17］，在pH为3时，TC的去除率达到最高.在pH为2时，TC的去除率较低的原因可能是pH影响TC的离子形态和MAC的表面电荷［18］.当溶液的pH最低时，溶液中存在大量的H+，MAC被质子化，与带正电荷的TC发生静电排斥［19］.当pH增加到3.0时，溶液中H+含量降低，MAC吸附的不利条件减弱，MAC与TC之间的静电排斥作用减弱，因此，吸附容量有一定程度的增加. ...
1
2012
... 由图5a可知，时，随着pH的升高，TC去除率逐渐降低，但均可在30 min内去除90%以上的TC；时，TC去除率为93.96%，证明该体系的酸性和中性溶液都能对去除TC达到很好的效果，体系的pH适用范围较宽.相对来说，一定范围内，pH越低，TC去除效果越好，这是因为在酸性条件下更容易产生·OH［17］，在pH为3时，TC的去除率达到最高.在pH为2时，TC的去除率较低的原因可能是pH影响TC的离子形态和MAC的表面电荷［18］.当溶液的pH最低时，溶液中存在大量的H+，MAC被质子化，与带正电荷的TC发生静电排斥［19］.当pH增加到3.0时，溶液中H+含量降低，MAC吸附的不利条件减弱，MAC与TC之间的静电排斥作用减弱，因此，吸附容量有一定程度的增加. ...
高分子改性黄原胶/羟基磷灰石复合水凝胶的制备及其吸附金属离子性能
1
2017
... 由图5a可知，时，随着pH的升高，TC去除率逐渐降低，但均可在30 min内去除90%以上的TC；时，TC去除率为93.96%，证明该体系的酸性和中性溶液都能对去除TC达到很好的效果，体系的pH适用范围较宽.相对来说，一定范围内，pH越低，TC去除效果越好，这是因为在酸性条件下更容易产生·OH［17］，在pH为3时，TC的去除率达到最高.在pH为2时，TC的去除率较低的原因可能是pH影响TC的离子形态和MAC的表面电荷［18］.当溶液的pH最低时，溶液中存在大量的H+，MAC被质子化，与带正电荷的TC发生静电排斥［19］.当pH增加到3.0时，溶液中H+含量降低，MAC吸附的不利条件减弱，MAC与TC之间的静电排斥作用减弱，因此，吸附容量有一定程度的增加. ...
Preparation of polymer modified xanthan gum/hydroxyapatite composite hydrogel and its performance in adsorption of metal ions
1
2017
... 由图5a可知，时，随着pH的升高，TC去除率逐渐降低，但均可在30 min内去除90%以上的TC；时，TC去除率为93.96%，证明该体系的酸性和中性溶液都能对去除TC达到很好的效果，体系的pH适用范围较宽.相对来说，一定范围内，pH越低，TC去除效果越好，这是因为在酸性条件下更容易产生·OH［17］，在pH为3时，TC的去除率达到最高.在pH为2时，TC的去除率较低的原因可能是pH影响TC的离子形态和MAC的表面电荷［18］.当溶液的pH最低时，溶液中存在大量的H+，MAC被质子化，与带正电荷的TC发生静电排斥［19］.当pH增加到3.0时，溶液中H+含量降低，MAC吸附的不利条件减弱，MAC与TC之间的静电排斥作用减弱，因此，吸附容量有一定程度的增加. ...
Magnetic ordered mesoporous carbon materials for adsorption of minocycline from aqueous solution：Preparation,characterization and adsorption mechanism
1
2019
... 由图5a可知，时，随着pH的升高，TC去除率逐渐降低，但均可在30 min内去除90%以上的TC；时，TC去除率为93.96%，证明该体系的酸性和中性溶液都能对去除TC达到很好的效果，体系的pH适用范围较宽.相对来说，一定范围内，pH越低，TC去除效果越好，这是因为在酸性条件下更容易产生·OH［17］，在pH为3时，TC的去除率达到最高.在pH为2时，TC的去除率较低的原因可能是pH影响TC的离子形态和MAC的表面电荷［18］.当溶液的pH最低时，溶液中存在大量的H+，MAC被质子化，与带正电荷的TC发生静电排斥［19］.当pH增加到3.0时，溶液中H+含量降低，MAC吸附的不利条件减弱，MAC与TC之间的静电排斥作用减弱，因此，吸附容量有一定程度的增加. ...
Heterogeneous catalytic degradation of organic compounds using nanoscale zero?valent iron supported on kaolinite：Mechanism,kinetic and feasibility studies
1
2019
... 由图5b可知，在不同初始pH下，铁的溶出量也有所不同.溶液中铁离子浓度也会影响TC的去除率，如方程（1）和（2）所示.在pH为3时，测得溶液中铁的溶出量仅为0.048 mg·L-1，仅占MAC中总铁含量的0.02%，并不会对环境造成毒性危害.这保证了MAC组分的稳定性［20］.综合考虑TC的去除率和MAC组分的稳定性，初始pH保持在3.0. ...
Magnetic nanoscaled Fe3O4/CeO2 composite as an efficient Fenton?like heterogeneous catalyst for degradation of 4?chlorophenol
1
2017

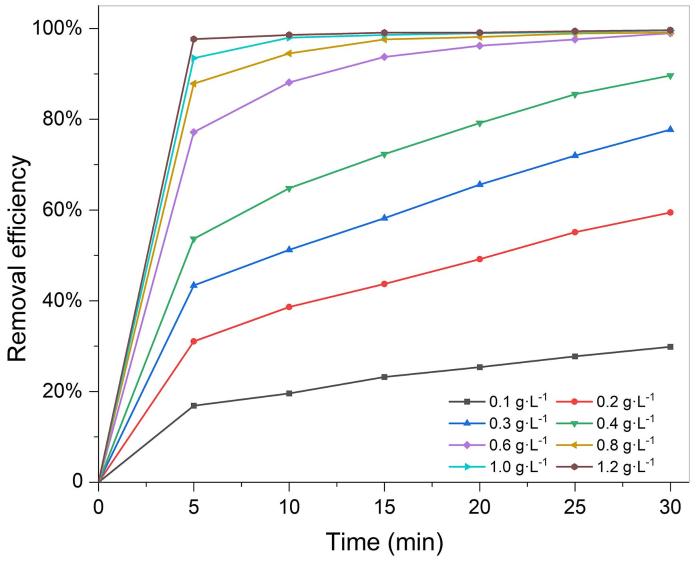

... 由图6可知，当MAC投加量从0.1 g·L-1增加到0.6 g·L-1时，TC去除率从29.86%提高到98.97%，该现象可能是由于MAC表面活性位点增加，导致更多的自由基生成.随着MAC投加量的进一步增加，TC去除效果基本处于平衡状态.这可能是因为过量的MAC会清除自由基·OH和HO2·［21-22］，如方程（3）和（4）所示.并且，MAC上的活性位点可能会因产生共聚反应而减少，导致MAC上颗粒的自团聚、活性吸附剂表面积重叠和单位吸附位点之间的竞争，从而降低吸附容量［23］，而且还会造成原料浪费和二次污染.因此，选择0.6 g·L-1作为本体系中MAC的最佳用量. ...
Degradation of naphthalene with magnetic bio?char activate hydrogen peroxide：Synergism of bio?char and Fe?Mn binary oxides
1
2019
... 由图6可知，当MAC投加量从0.1 g·L-1增加到0.6 g·L-1时，TC去除率从29.86%提高到98.97%，该现象可能是由于MAC表面活性位点增加，导致更多的自由基生成.随着MAC投加量的进一步增加，TC去除效果基本处于平衡状态.这可能是因为过量的MAC会清除自由基·OH和HO2·［21-22］，如方程（3）和（4）所示.并且，MAC上的活性位点可能会因产生共聚反应而减少，导致MAC上颗粒的自团聚、活性吸附剂表面积重叠和单位吸附位点之间的竞争，从而降低吸附容量［23］，而且还会造成原料浪费和二次污染.因此，选择0.6 g·L-1作为本体系中MAC的最佳用量. ...
High mesoporosity phosphorus?containing biochar fabricated from Camellia oleifera shells：Impressive tetracycline adsorption performance and promotion of pyro?phosphate?like surface functional groups (COP bond)
1
2021
... 由图6可知，当MAC投加量从0.1 g·L-1增加到0.6 g·L-1时，TC去除率从29.86%提高到98.97%，该现象可能是由于MAC表面活性位点增加，导致更多的自由基生成.随着MAC投加量的进一步增加，TC去除效果基本处于平衡状态.这可能是因为过量的MAC会清除自由基·OH和HO2·［21-22］，如方程（3）和（4）所示.并且，MAC上的活性位点可能会因产生共聚反应而减少，导致MAC上颗粒的自团聚、活性吸附剂表面积重叠和单位吸附位点之间的竞争，从而降低吸附容量［23］，而且还会造成原料浪费和二次污染.因此，选择0.6 g·L-1作为本体系中MAC的最佳用量. ...
Fe3O4@生物炭磁性材料光?类Fenton降解水中盐酸四环素
1
2019

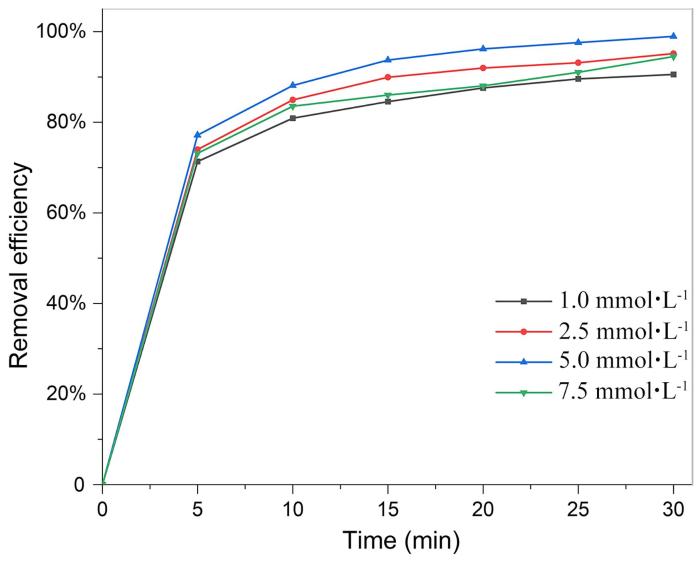

... 由图7可知，在H2O2投加量从1.0 mmol·L-1增加到5.0 mmol·L-1时，随着H2O2投加量的增加，反应30 min后TC去除率也逐渐增加，这可能是由于Fenton体系中Fe2+浓度一定，随着H2O2浓度的不断增大，Fe2+催化H2O2产生的·OH和HO2·不断增多，提高了氧化反应的效果［24］；当H2O2投加量为7.5 mmol·L-1时，TC去除率仅为94.51%，这可能是因为过量的H2O2会使部分Fe2+转化为Fe3+，影响氧化反应的效果，使得TC去除率有所降低，并且H2O2添加过多可能会与吸附质竞争吸附剂上的吸附位点，产生自由基清除作用［25］.另一方面，MAC也会通过电子转移的方式分解H2O2［26］.这一具体过程可参考方程（5）至方程（8）.因此，选择5 mmol·L-1作为本体系中H2O2的最佳用量 ...
Degradation of tetracycline hydrochloride in water by Fe3O4@Biochar magnetic material photo?Fenton like
1
2019
... 由图7可知，在H2O2投加量从1.0 mmol·L-1增加到5.0 mmol·L-1时，随着H2O2投加量的增加，反应30 min后TC去除率也逐渐增加，这可能是由于Fenton体系中Fe2+浓度一定，随着H2O2浓度的不断增大，Fe2+催化H2O2产生的·OH和HO2·不断增多，提高了氧化反应的效果［24］；当H2O2投加量为7.5 mmol·L-1时，TC去除率仅为94.51%，这可能是因为过量的H2O2会使部分Fe2+转化为Fe3+，影响氧化反应的效果，使得TC去除率有所降低，并且H2O2添加过多可能会与吸附质竞争吸附剂上的吸附位点，产生自由基清除作用［25］.另一方面，MAC也会通过电子转移的方式分解H2O2［26］.这一具体过程可参考方程（5）至方程（8）.因此，选择5 mmol·L-1作为本体系中H2O2的最佳用量 ...
磁性生物炭非均相类Fenton体系去除水中四环素
1
2020
... 由图7可知，在H2O2投加量从1.0 mmol·L-1增加到5.0 mmol·L-1时，随着H2O2投加量的增加，反应30 min后TC去除率也逐渐增加，这可能是由于Fenton体系中Fe2+浓度一定，随着H2O2浓度的不断增大，Fe2+催化H2O2产生的·OH和HO2·不断增多，提高了氧化反应的效果［24］；当H2O2投加量为7.5 mmol·L-1时，TC去除率仅为94.51%，这可能是因为过量的H2O2会使部分Fe2+转化为Fe3+，影响氧化反应的效果，使得TC去除率有所降低，并且H2O2添加过多可能会与吸附质竞争吸附剂上的吸附位点，产生自由基清除作用［25］.另一方面，MAC也会通过电子转移的方式分解H2O2［26］.这一具体过程可参考方程（5）至方程（8）.因此，选择5 mmol·L-1作为本体系中H2O2的最佳用量 ...
Removal of tetracycline from water by magnetic biochar non?homogeneous Fenton system
1
2020
... 由图7可知，在H2O2投加量从1.0 mmol·L-1增加到5.0 mmol·L-1时，随着H2O2投加量的增加，反应30 min后TC去除率也逐渐增加，这可能是由于Fenton体系中Fe2+浓度一定，随着H2O2浓度的不断增大，Fe2+催化H2O2产生的·OH和HO2·不断增多，提高了氧化反应的效果［24］；当H2O2投加量为7.5 mmol·L-1时，TC去除率仅为94.51%，这可能是因为过量的H2O2会使部分Fe2+转化为Fe3+，影响氧化反应的效果，使得TC去除率有所降低，并且H2O2添加过多可能会与吸附质竞争吸附剂上的吸附位点，产生自由基清除作用［25］.另一方面，MAC也会通过电子转移的方式分解H2O2［26］.这一具体过程可参考方程（5）至方程（8）.因此，选择5 mmol·L-1作为本体系中H2O2的最佳用量 ...
Efficient treatment of saline recalcitrant petrochemical wastewater using heterogeneous UV?assisted sono?Fenton process
1
2019
... 由图7可知，在H2O2投加量从1.0 mmol·L-1增加到5.0 mmol·L-1时，随着H2O2投加量的增加，反应30 min后TC去除率也逐渐增加，这可能是由于Fenton体系中Fe2+浓度一定，随着H2O2浓度的不断增大，Fe2+催化H2O2产生的·OH和HO2·不断增多，提高了氧化反应的效果［24］；当H2O2投加量为7.5 mmol·L-1时，TC去除率仅为94.51%，这可能是因为过量的H2O2会使部分Fe2+转化为Fe3+，影响氧化反应的效果，使得TC去除率有所降低，并且H2O2添加过多可能会与吸附质竞争吸附剂上的吸附位点，产生自由基清除作用［25］.另一方面，MAC也会通过电子转移的方式分解H2O2［26］.这一具体过程可参考方程（5）至方程（8）.因此，选择5 mmol·L-1作为本体系中H2O2的最佳用量 ...
1
2020

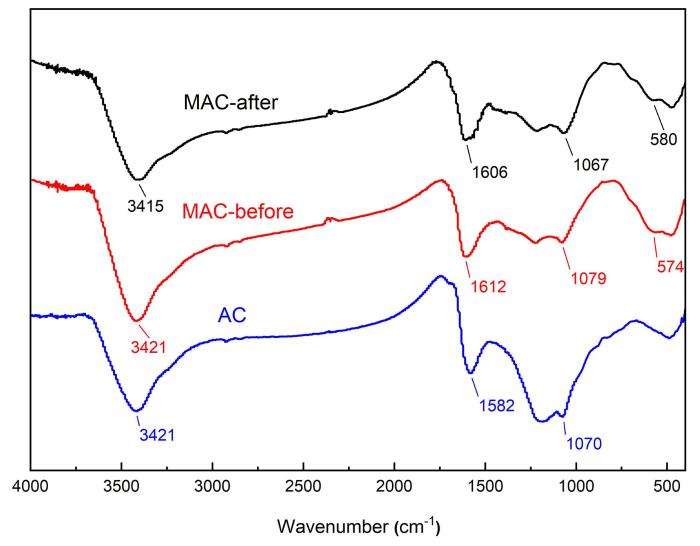

... 由图14可看出三者的特征红外吸收峰基本相同，这表明它们具有相似的表面官能团.与AC相比，MAC中出现新的振动峰或发生了峰偏移.比如，574 cm-1处出现Fe-O振动峰，1582 cm-1处C=C振动峰发生偏移，该现象表明可能在MAC磁化的过程中Fe3O4与AC表面官能团发生反应［27］.而反应前后的MAC吸收峰稍稍发生了偏移，对应的表面官能团强度也有所变化.在3421 cm-1附近的吸收峰为羟基官能团的吸收峰，该吸收峰在降解TC后移至3415 cm-1附近，这表明MAC在降解TC的过程中羟基官能团参与反应形成氢键；1612 cm-1附近的吸收峰移至1606 cm-1附近，该处为C=O双键或者C=C双键在芳香环上伸缩振动吸收峰，这表明反应过程中TC可能和MAC上的芳香结构形成共轭Π键［28］.1079 cm-1处的吸收峰是由C-O伸缩振动引起的，反应后的C-O峰从1079 cm-1偏移到1067 cm-1且峰变宽［29］.除上述特征峰外，MAC反应前后在580 cm-1和574 cm-1处的新特征峰被归属为Fe-O基团的拉伸振动［30］，这说明MAC中存在铁的氧化物，该现象与SEM和EDS分析的结果吻合.此外，Fe-O基团可能有助于MAC拥有更多的吸附位点，为吸附TC提供了较高的化学吸附活性［31］. ...
1
2020
... 由图14可看出三者的特征红外吸收峰基本相同，这表明它们具有相似的表面官能团.与AC相比，MAC中出现新的振动峰或发生了峰偏移.比如，574 cm-1处出现Fe-O振动峰，1582 cm-1处C=C振动峰发生偏移，该现象表明可能在MAC磁化的过程中Fe3O4与AC表面官能团发生反应［27］.而反应前后的MAC吸收峰稍稍发生了偏移，对应的表面官能团强度也有所变化.在3421 cm-1附近的吸收峰为羟基官能团的吸收峰，该吸收峰在降解TC后移至3415 cm-1附近，这表明MAC在降解TC的过程中羟基官能团参与反应形成氢键；1612 cm-1附近的吸收峰移至1606 cm-1附近，该处为C=O双键或者C=C双键在芳香环上伸缩振动吸收峰，这表明反应过程中TC可能和MAC上的芳香结构形成共轭Π键［28］.1079 cm-1处的吸收峰是由C-O伸缩振动引起的，反应后的C-O峰从1079 cm-1偏移到1067 cm-1且峰变宽［29］.除上述特征峰外，MAC反应前后在580 cm-1和574 cm-1处的新特征峰被归属为Fe-O基团的拉伸振动［30］，这说明MAC中存在铁的氧化物，该现象与SEM和EDS分析的结果吻合.此外，Fe-O基团可能有助于MAC拥有更多的吸附位点，为吸附TC提供了较高的化学吸附活性［31］. ...
1
2022
... 由图14可看出三者的特征红外吸收峰基本相同，这表明它们具有相似的表面官能团.与AC相比，MAC中出现新的振动峰或发生了峰偏移.比如，574 cm-1处出现Fe-O振动峰，1582 cm-1处C=C振动峰发生偏移，该现象表明可能在MAC磁化的过程中Fe3O4与AC表面官能团发生反应［27］.而反应前后的MAC吸收峰稍稍发生了偏移，对应的表面官能团强度也有所变化.在3421 cm-1附近的吸收峰为羟基官能团的吸收峰，该吸收峰在降解TC后移至3415 cm-1附近，这表明MAC在降解TC的过程中羟基官能团参与反应形成氢键；1612 cm-1附近的吸收峰移至1606 cm-1附近，该处为C=O双键或者C=C双键在芳香环上伸缩振动吸收峰，这表明反应过程中TC可能和MAC上的芳香结构形成共轭Π键［28］.1079 cm-1处的吸收峰是由C-O伸缩振动引起的，反应后的C-O峰从1079 cm-1偏移到1067 cm-1且峰变宽［29］.除上述特征峰外，MAC反应前后在580 cm-1和574 cm-1处的新特征峰被归属为Fe-O基团的拉伸振动［30］，这说明MAC中存在铁的氧化物，该现象与SEM和EDS分析的结果吻合.此外，Fe-O基团可能有助于MAC拥有更多的吸附位点，为吸附TC提供了较高的化学吸附活性［31］. ...
1
2022
... 由图14可看出三者的特征红外吸收峰基本相同，这表明它们具有相似的表面官能团.与AC相比，MAC中出现新的振动峰或发生了峰偏移.比如，574 cm-1处出现Fe-O振动峰，1582 cm-1处C=C振动峰发生偏移，该现象表明可能在MAC磁化的过程中Fe3O4与AC表面官能团发生反应［27］.而反应前后的MAC吸收峰稍稍发生了偏移，对应的表面官能团强度也有所变化.在3421 cm-1附近的吸收峰为羟基官能团的吸收峰，该吸收峰在降解TC后移至3415 cm-1附近，这表明MAC在降解TC的过程中羟基官能团参与反应形成氢键；1612 cm-1附近的吸收峰移至1606 cm-1附近，该处为C=O双键或者C=C双键在芳香环上伸缩振动吸收峰，这表明反应过程中TC可能和MAC上的芳香结构形成共轭Π键［28］.1079 cm-1处的吸收峰是由C-O伸缩振动引起的，反应后的C-O峰从1079 cm-1偏移到1067 cm-1且峰变宽［29］.除上述特征峰外，MAC反应前后在580 cm-1和574 cm-1处的新特征峰被归属为Fe-O基团的拉伸振动［30］，这说明MAC中存在铁的氧化物，该现象与SEM和EDS分析的结果吻合.此外，Fe-O基团可能有助于MAC拥有更多的吸附位点，为吸附TC提供了较高的化学吸附活性［31］. ...
Effects of pyrolysis temperature on the physicochemical properties of alfalfa?derived biochar for the adsorption of bisphenol A and sulfamethoxazole in water
1
2019
... 由图14可看出三者的特征红外吸收峰基本相同，这表明它们具有相似的表面官能团.与AC相比，MAC中出现新的振动峰或发生了峰偏移.比如，574 cm-1处出现Fe-O振动峰，1582 cm-1处C=C振动峰发生偏移，该现象表明可能在MAC磁化的过程中Fe3O4与AC表面官能团发生反应［27］.而反应前后的MAC吸收峰稍稍发生了偏移，对应的表面官能团强度也有所变化.在3421 cm-1附近的吸收峰为羟基官能团的吸收峰，该吸收峰在降解TC后移至3415 cm-1附近，这表明MAC在降解TC的过程中羟基官能团参与反应形成氢键；1612 cm-1附近的吸收峰移至1606 cm-1附近，该处为C=O双键或者C=C双键在芳香环上伸缩振动吸收峰，这表明反应过程中TC可能和MAC上的芳香结构形成共轭Π键［28］.1079 cm-1处的吸收峰是由C-O伸缩振动引起的，反应后的C-O峰从1079 cm-1偏移到1067 cm-1且峰变宽［29］.除上述特征峰外，MAC反应前后在580 cm-1和574 cm-1处的新特征峰被归属为Fe-O基团的拉伸振动［30］，这说明MAC中存在铁的氧化物，该现象与SEM和EDS分析的结果吻合.此外，Fe-O基团可能有助于MAC拥有更多的吸附位点，为吸附TC提供了较高的化学吸附活性［31］. ...
Enhanced Cd removal from aqueous solution by biologically modified biochar derived from digestion residue of corn straw silage
1
2019
... 由图14可看出三者的特征红外吸收峰基本相同，这表明它们具有相似的表面官能团.与AC相比，MAC中出现新的振动峰或发生了峰偏移.比如，574 cm-1处出现Fe-O振动峰，1582 cm-1处C=C振动峰发生偏移，该现象表明可能在MAC磁化的过程中Fe3O4与AC表面官能团发生反应［27］.而反应前后的MAC吸收峰稍稍发生了偏移，对应的表面官能团强度也有所变化.在3421 cm-1附近的吸收峰为羟基官能团的吸收峰，该吸收峰在降解TC后移至3415 cm-1附近，这表明MAC在降解TC的过程中羟基官能团参与反应形成氢键；1612 cm-1附近的吸收峰移至1606 cm-1附近，该处为C=O双键或者C=C双键在芳香环上伸缩振动吸收峰，这表明反应过程中TC可能和MAC上的芳香结构形成共轭Π键［28］.1079 cm-1处的吸收峰是由C-O伸缩振动引起的，反应后的C-O峰从1079 cm-1偏移到1067 cm-1且峰变宽［29］.除上述特征峰外，MAC反应前后在580 cm-1和574 cm-1处的新特征峰被归属为Fe-O基团的拉伸振动［30］，这说明MAC中存在铁的氧化物，该现象与SEM和EDS分析的结果吻合.此外，Fe-O基团可能有助于MAC拥有更多的吸附位点，为吸附TC提供了较高的化学吸附活性［31］. ...
磁性生物炭的制备及其对地下水铬污染的PRB修复效果与机理研究
1
2021
... 由图14可看出三者的特征红外吸收峰基本相同，这表明它们具有相似的表面官能团.与AC相比，MAC中出现新的振动峰或发生了峰偏移.比如，574 cm-1处出现Fe-O振动峰，1582 cm-1处C=C振动峰发生偏移，该现象表明可能在MAC磁化的过程中Fe3O4与AC表面官能团发生反应［27］.而反应前后的MAC吸收峰稍稍发生了偏移，对应的表面官能团强度也有所变化.在3421 cm-1附近的吸收峰为羟基官能团的吸收峰，该吸收峰在降解TC后移至3415 cm-1附近，这表明MAC在降解TC的过程中羟基官能团参与反应形成氢键；1612 cm-1附近的吸收峰移至1606 cm-1附近，该处为C=O双键或者C=C双键在芳香环上伸缩振动吸收峰，这表明反应过程中TC可能和MAC上的芳香结构形成共轭Π键［28］.1079 cm-1处的吸收峰是由C-O伸缩振动引起的，反应后的C-O峰从1079 cm-1偏移到1067 cm-1且峰变宽［29］.除上述特征峰外，MAC反应前后在580 cm-1和574 cm-1处的新特征峰被归属为Fe-O基团的拉伸振动［30］，这说明MAC中存在铁的氧化物，该现象与SEM和EDS分析的结果吻合.此外，Fe-O基团可能有助于MAC拥有更多的吸附位点，为吸附TC提供了较高的化学吸附活性［31］. ...
1
2021
... 由图14可看出三者的特征红外吸收峰基本相同，这表明它们具有相似的表面官能团.与AC相比，MAC中出现新的振动峰或发生了峰偏移.比如，574 cm-1处出现Fe-O振动峰，1582 cm-1处C=C振动峰发生偏移，该现象表明可能在MAC磁化的过程中Fe3O4与AC表面官能团发生反应［27］.而反应前后的MAC吸收峰稍稍发生了偏移，对应的表面官能团强度也有所变化.在3421 cm-1附近的吸收峰为羟基官能团的吸收峰，该吸收峰在降解TC后移至3415 cm-1附近，这表明MAC在降解TC的过程中羟基官能团参与反应形成氢键；1612 cm-1附近的吸收峰移至1606 cm-1附近，该处为C=O双键或者C=C双键在芳香环上伸缩振动吸收峰，这表明反应过程中TC可能和MAC上的芳香结构形成共轭Π键［28］.1079 cm-1处的吸收峰是由C-O伸缩振动引起的，反应后的C-O峰从1079 cm-1偏移到1067 cm-1且峰变宽［29］.除上述特征峰外，MAC反应前后在580 cm-1和574 cm-1处的新特征峰被归属为Fe-O基团的拉伸振动［30］，这说明MAC中存在铁的氧化物，该现象与SEM和EDS分析的结果吻合.此外，Fe-O基团可能有助于MAC拥有更多的吸附位点，为吸附TC提供了较高的化学吸附活性［31］. ...
Magnetic porous carbonaceous material produced from tea waste for efficient removal of As (Ⅴ),Cr (Ⅵ),humic acid,and dyes
1
2017

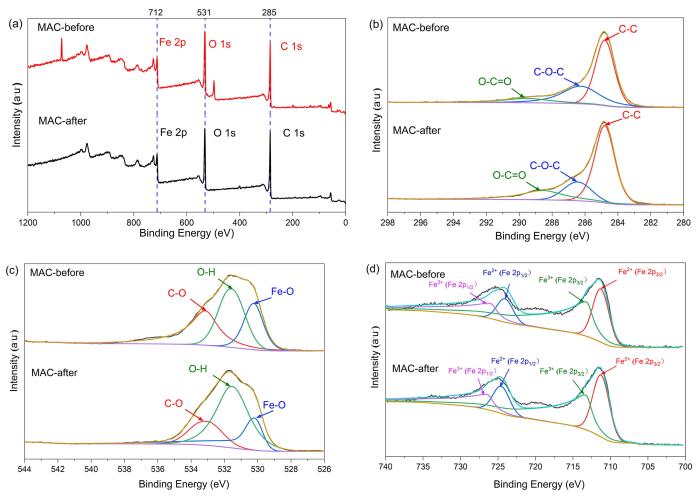

... 图15b显示了反应前后MAC的C 1s分峰结果，由图可知，反应前后两种样品MAC⁃before和MAC⁃after的C 1s都有三组峰：位于284.68 eV的峰是C-C峰；位于286.2 eV的峰代表酯基C-O-C的特征峰；位于较高结合能288.6 eV的峰代表羧基O-C=O的特征峰［32-34］.这说明反应后MAC中碳元素的结合形式未发生较大的变化，但是MAC样品中的C-O-C和O-C=O的特征峰面积在反应后出现明显的变化，说明TC容易与样品中的含氧基团发生作用［35］. ...
一种新型的Fe?N/C氧还原反应电催化剂的制备及其性能研究
0
2014
Preparation of a novel Fe?N/C oxygen reduction electrocatalyst and its performance study
0
2014
2D Nanospace confined synthesis of pseudocapacitance‐dominated MoS2‐in‐Ti3C2 superstructure for ultrafast and stable Li/Na‐ion batteries
1
2018
... 图15b显示了反应前后MAC的C 1s分峰结果，由图可知，反应前后两种样品MAC⁃before和MAC⁃after的C 1s都有三组峰：位于284.68 eV的峰是C-C峰；位于286.2 eV的峰代表酯基C-O-C的特征峰；位于较高结合能288.6 eV的峰代表羧基O-C=O的特征峰［32-34］.这说明反应后MAC中碳元素的结合形式未发生较大的变化，但是MAC样品中的C-O-C和O-C=O的特征峰面积在反应后出现明显的变化，说明TC容易与样品中的含氧基团发生作用［35］. ...
Electrocatalytic properties of N?doped graphite felt in electro?Fenton process and degradation mechanism of levofloxacin
1
2017
... 图15b显示了反应前后MAC的C 1s分峰结果，由图可知，反应前后两种样品MAC⁃before和MAC⁃after的C 1s都有三组峰：位于284.68 eV的峰是C-C峰；位于286.2 eV的峰代表酯基C-O-C的特征峰；位于较高结合能288.6 eV的峰代表羧基O-C=O的特征峰［32-34］.这说明反应后MAC中碳元素的结合形式未发生较大的变化，但是MAC样品中的C-O-C和O-C=O的特征峰面积在反应后出现明显的变化，说明TC容易与样品中的含氧基团发生作用［35］. ...
1
2017
... 图15c显示了反应前后MAC的O 1s分峰结果，由图可知，反应前后两种样品MAC⁃before和 MAC⁃after的O 1s都有三组峰：位于530.2 eV的峰是Fe-O峰；位于531.5 eV的峰代表O-H的特征峰［36］，表明MAC表面含有丰富的羟基；位于较高结合能533.1 eV的峰代表C-O的特征峰［37］.反应后，MAC样品中氧元素的结合形式发生了变化，从C-O转变为O-H.MAC样品中的Fe-O拟合峰在反应后强度稍有下降，说明MAC在吸附降解TC的过程中Fe或其氧化物在溶液中溶出，但是溶出量较少. ...
Construction of semiconductor/heterophase Fenton composite catalytic materials and their photocatalytic performance
1
2017
... 图15c显示了反应前后MAC的O 1s分峰结果，由图可知，反应前后两种样品MAC⁃before和 MAC⁃after的O 1s都有三组峰：位于530.2 eV的峰是Fe-O峰；位于531.5 eV的峰代表O-H的特征峰［36］，表明MAC表面含有丰富的羟基；位于较高结合能533.1 eV的峰代表C-O的特征峰［37］.反应后，MAC样品中氧元素的结合形式发生了变化，从C-O转变为O-H.MAC样品中的Fe-O拟合峰在反应后强度稍有下降，说明MAC在吸附降解TC的过程中Fe或其氧化物在溶液中溶出，但是溶出量较少. ...
A review on pollution situation and treatment methods of tetracycline in groundwater
1
2020
... 图15c显示了反应前后MAC的O 1s分峰结果，由图可知，反应前后两种样品MAC⁃before和 MAC⁃after的O 1s都有三组峰：位于530.2 eV的峰是Fe-O峰；位于531.5 eV的峰代表O-H的特征峰［36］，表明MAC表面含有丰富的羟基；位于较高结合能533.1 eV的峰代表C-O的特征峰［37］.反应后，MAC样品中氧元素的结合形式发生了变化，从C-O转变为O-H.MAC样品中的Fe-O拟合峰在反应后强度稍有下降，说明MAC在吸附降解TC的过程中Fe或其氧化物在溶液中溶出，但是溶出量较少. ...
Ceria accelerated nanoscale zerovalent iron assisted heterogenous Fenton oxidation of tetracycline
1
2019
... 图15d显示了反应前后MAC的Fe 2p分峰结果.由表3可见，反应前后两种样品MAC⁃before和MAC⁃after的Fe 2p都有四组峰，其中711.0 eV和724.0 eV的两个主峰分别对应Fe 2p3/2和Fe 2p1/2，没有发现代表Fe2O3（Fe3+）的卫星峰［38］.711.0 eV和724.0 eV的两个主峰可分别反卷积为Fe3+的726.4 eV，713.2 eV以及Fe2+的724.5 eV，711.2 eV，Fe3+和Fe2+的覆盖面积比为2∶1，更说明MAC上负载的铁氧化物是Fe3O4［39］. ...
1
2020
... 图15d显示了反应前后MAC的Fe 2p分峰结果.由表3可见，反应前后两种样品MAC⁃before和MAC⁃after的Fe 2p都有四组峰，其中711.0 eV和724.0 eV的两个主峰分别对应Fe 2p3/2和Fe 2p1/2，没有发现代表Fe2O3（Fe3+）的卫星峰［38］.711.0 eV和724.0 eV的两个主峰可分别反卷积为Fe3+的726.4 eV，713.2 eV以及Fe2+的724.5 eV，711.2 eV，Fe3+和Fe2+的覆盖面积比为2∶1，更说明MAC上负载的铁氧化物是Fe3O4［39］. ...
1
2020
... 图15d显示了反应前后MAC的Fe 2p分峰结果.由表3可见，反应前后两种样品MAC⁃before和MAC⁃after的Fe 2p都有四组峰，其中711.0 eV和724.0 eV的两个主峰分别对应Fe 2p3/2和Fe 2p1/2，没有发现代表Fe2O3（Fe3+）的卫星峰［38］.711.0 eV和724.0 eV的两个主峰可分别反卷积为Fe3+的726.4 eV，713.2 eV以及Fe2+的724.5 eV，711.2 eV，Fe3+和Fe2+的覆盖面积比为2∶1，更说明MAC上负载的铁氧化物是Fe3O4［39］. ...
